阳光板和耐力板的线膨胀系数解读

线膨胀系数也称为线弹性系数（linear expansivity），表示材料膨胀或收缩的程度。分为某一温度点的线膨胀系数和某一温度区间的线膨胀系数，后者称为平均线膨胀系数。前者是单位长度的材料每升高一度的伸长量；平均线膨胀系数是单位长度的材料在某一温度区间，每升高一度温度的平均伸长量。（词条信息来自百度百科）

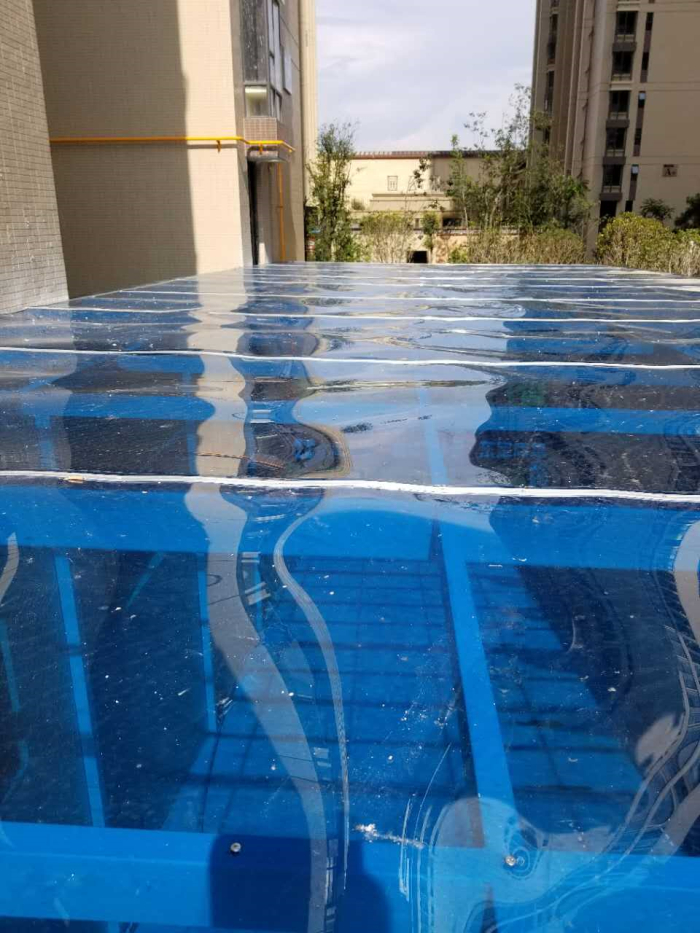

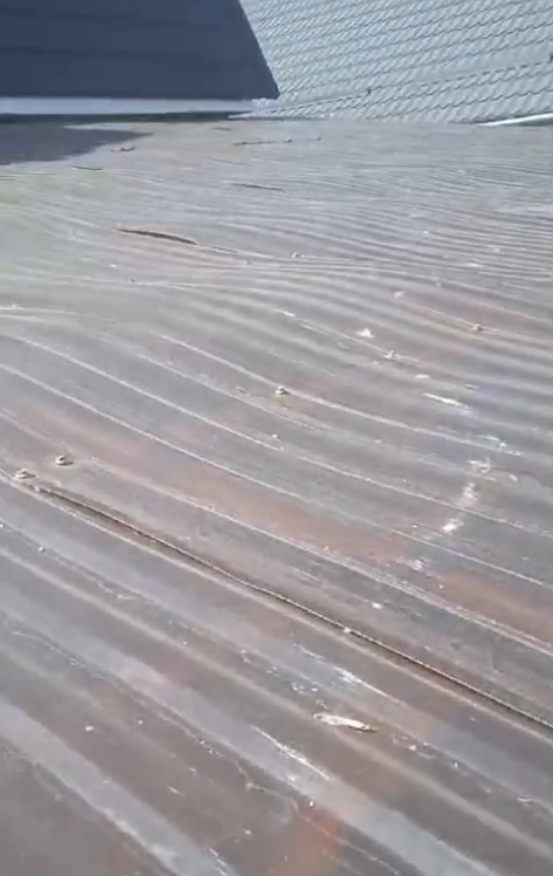

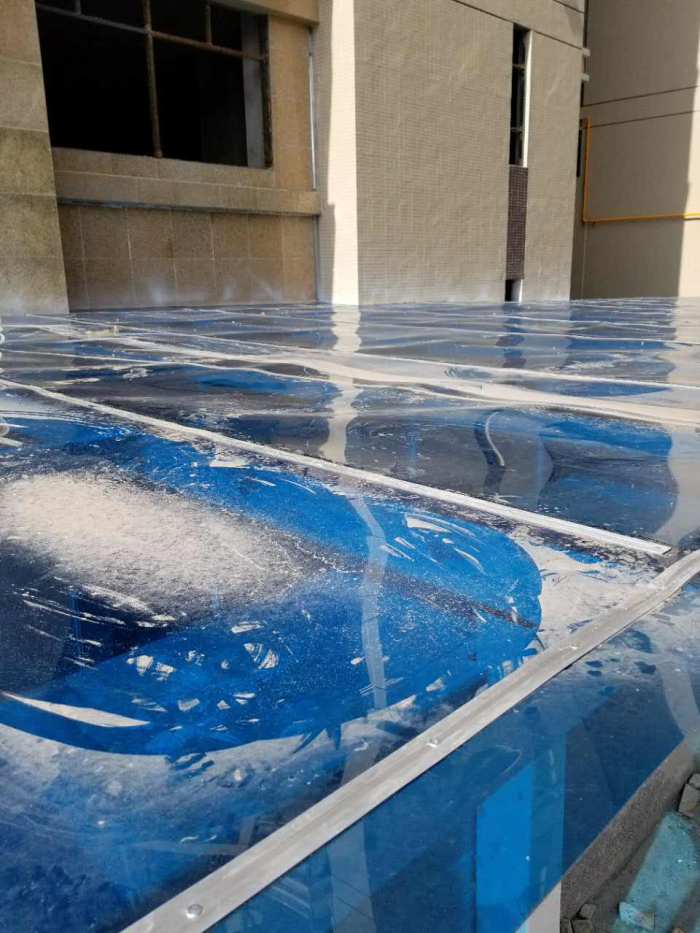

   阳光板和耐力板线膨胀系数决定了安装时热胀冷缩的预留缝隙量，关乎阳光板和耐力板的工程质量。如果没有正确的预留缝隙，会造成阳光板或耐力板的扭曲变形，甚至开裂报废风险。扭曲变形之后会聚集雨水造成雨棚漏水，雨水风干之后会留下灰尘泥沙影响美观。

  1、阳光板线膨胀系数的计算：

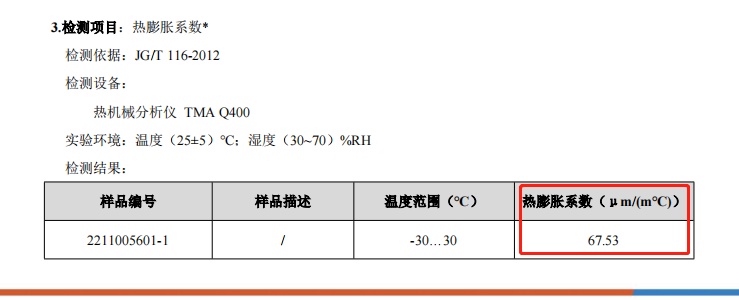

1.1 根据《JGT 116-2012 聚碳酸酯(PC)中空板》行业规范要求，阳光板的线膨胀系数应≤3.5*10^-5 假设线膨胀系数为最大值3.5*10^-5 那么所表达的意思是：当温度每变化1℃时，则阳光板的尺寸变化0.0035%（因此得出计算公式为：阳光板长度mm*0.000035=温度每变化1℃时阳光板尺寸变化了多少mm），这里的变化可以是遇热增加，也可以是遇冷缩小。

1.2 例如：一张6米长的阳光板，当温差在30℃时的尺寸变化情况计算为6000mm*0.000035=0.21mm*30=6.3mm

  2、耐力板线膨胀系数的计算（原理同阳光板一样）：

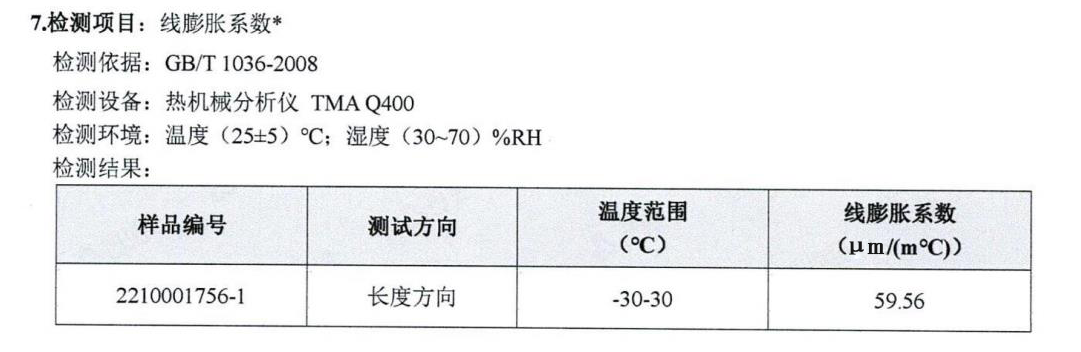

2.1根据《JG347T-2012聚碳酸酯(PC)实心板》行业规范要求，耐力板的线膨胀系数应≤7.5*10^-5假设线膨胀系数为最大值7.5*10^-5那么所表达的意思是：当温度每变化1℃时，则耐力板的尺寸变化0.0075%（因此得出计算公式为：耐力板长度mm*0.000075=温度每变化1℃时耐力板尺寸变化了多少mm），这里的变化可以是遇热增加，也可以是遇冷缩小。

2.2 例如：一张6米长的耐力板，当温差在30℃时的尺寸变化情况计算为6000mm*0.000075=0.45mm*30=13.5mm

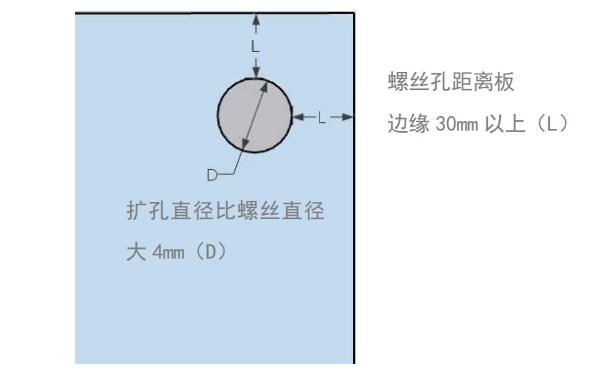

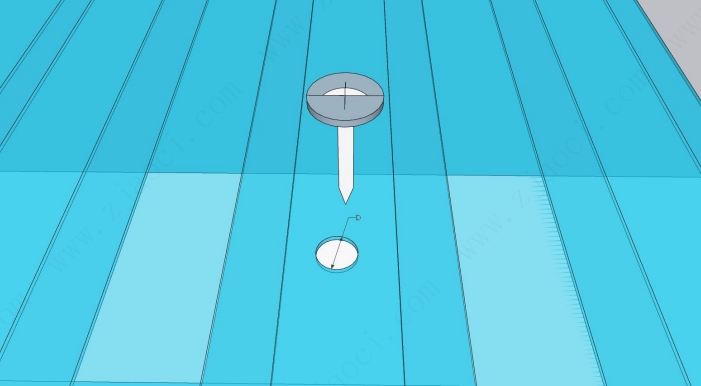

通过以上对比我们不难发现，耐力板的线膨胀系数大于阳光板2.14倍，在没有预留热胀冷缩缝隙的情况下更容易开裂，尤其是在温差较大的地区。因此，无论是阳光板还是耐力板在安装的过程中我们都应该预留合理的缝隙，抵消热胀冷缩带来的工程质量隐患。
