不同材质中空板性能对比分析表

基于你对 7 种主要材质中空板性能参数的需求，我为你整理了一份详细的对比分析表格，包含使用温度范围、维卡软化温度、抗老化性能、透光率、抗冲击性能等关键指标。

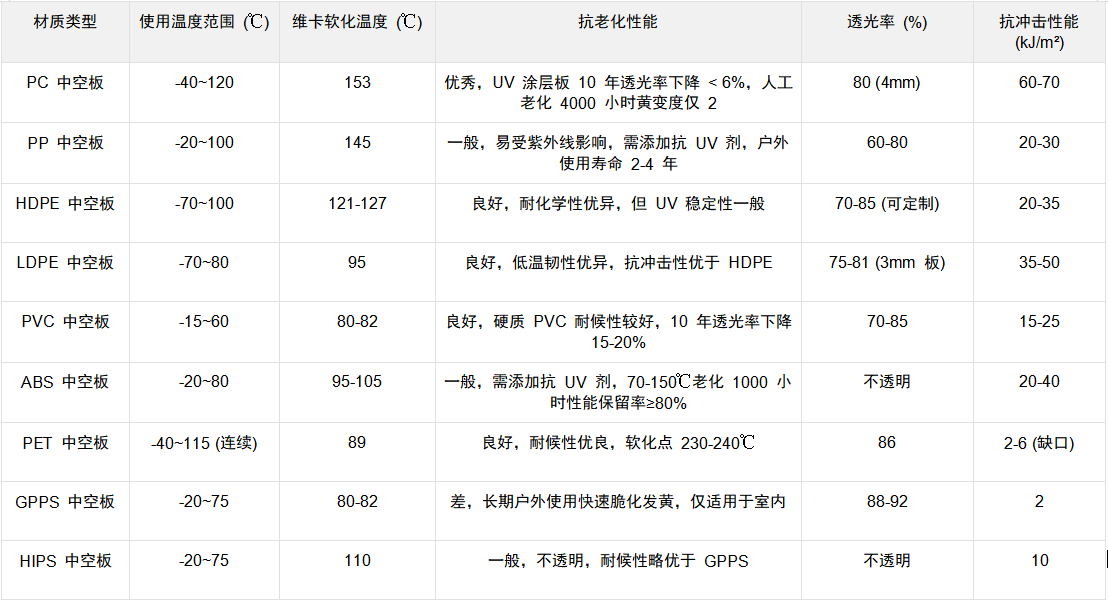

一、主要材质中空板性能对比表

二、各材质详细性能分析

2.1 PC 中空板 (聚碳酸酯)

PC 中空板是性能最全面的工程塑料板材，具有卓越的抗冲击性能，其冲击强度是普通玻璃的 250-300 倍，有 "不碎玻璃" 之称。在温度适应性方面，PC 板可在 - 40℃至 120℃范围内保持各项物理指标的稳定性，维卡软化温度高达 153℃。

PC 中空板的透光性能优异，透光率可达 80%，外观类似于长虹玻璃。更重要的是，PC 板表面覆有抗 UV 涂层，可抵御紫外线侵害，10 年内透光率下降不超过 10%，远优于 PVC (15-20%) 和玻璃纤维 (12-20%)。人工气候老化试验 2000 小时后，黄变度仅为 2.5，透光率降低值仅2.4%。

PC 中空板的热变形温度为 135℃，在高温环境下仍能保持良好的尺寸稳定性。

2.2 PP 中空板 (聚丙烯)

PP 中空板是最常用的经济型中空板材料，具有出色的耐热性，在常见塑料板材中耐热性最好，耐热温度为 80-100℃，可在沸水中煮。是常用塑料中最轻的材料。

PP 中空板的抗弯曲疲劳性极强，具有很高的弯曲疲劳寿命。但其低温性能较差，在低温环境下容易脆化。在抗老化性能方面，PP 板在紫外线作用下容易变脆和老化，户外使用寿命一般为 2-4 年，需要添加抗 UV 剂改善耐候性。

PP 中空板的透光率一般在 60-80% 之间，具体数值取决于板材厚度和加工工艺。其抗冲击性能中等，约为 20-30kJ/m²。

2.3 PE 中空板 (聚乙烯)

PE 中空板分为 HDPE (高密度聚乙烯) 和 LDPE (低密度聚乙烯) 两种，它们在性能上有明显差异。

HDPE 中空板具有良好的刚性和耐热性，使用温度范围为 - 70至100℃，维卡软化温度为 121-127℃。HDPE 的抗冲击性能较好，中到高分子量等级在常温甚至 - 40℃低温下均具有极好的抗冲击性。HDPE 的透光率可达 70-85%(可定制)，具有高透光性和均匀散射光线的特点。

LDPE 中空板的特点是柔软性和韧性好，耐冲击强度大，其冲击强度高于 HDPE。LDPE 的使用温度范围为 - 70~80℃，维卡软化温度为 95℃。LDPE 中空板的透光率较高，3mm 厚板材透光率可达 75% 以上，2mm 双层保温膜透光率可达 81%。

PE 中空板的共同优点是低温耐候性好，零下 40 度不裂，且化学稳定性高，耐腐蚀性优异。但 PE 材料容易受紫外线影响，需要添加抗 UV 剂改善耐候性。

2.4 PVC 中空板 (聚氯乙烯)

PVC 中空板分为硬质和软质两种，硬质 PVC 通常透明，软质 PVC 则不透明。PVC 板的使用温度范围较窄，一般为 - 15~60℃，维卡软化温度为 80-82℃。

硬质 PVC 具有较好的力学性能和尺寸稳定性，其弹性模量可达 1500-3000MPa。PVC 板在耐酸碱程度、耐紫外线辐射和防老化方面表现较好，但耐热稳定性较差，140℃即开始分解，熔融温度为 160℃。

PVC 中空板的耐候性良好，但不如 PC 板。10 年使用后透光率下降 15-20%，明显高于 PC 板的 6%。硬质 PVC 的连续使用温度为 55-80℃，热变形温度为 55-75℃(1.86MPa) 或 57-82℃(0.46MPa)。

PVC 板的抗冲击性能一般，约为 15-25kJ/m²，且韧性较差，强度相对较低，易变形。

2.5 ABS 中空板 (丙烯腈 - 丁二烯 - 苯乙烯共聚物)

ABS 中空板具有良好的综合性能，强度高、耐冲击性强，注塑流动性好，表面易处理。ABS 的使用温度范围为 - 20~80℃，维卡软化温度为 95-105℃。

ABS 板的抗老化性能一般，需要添加抗 UV 剂改善耐候性。在 70-150℃温度下老化 1000 小时，性能保留率≥80%。ABS 不耐有机溶剂，会被溶胀或溶解，耐热性不够好，普通 ABS 的热变形温度仅为 95-98℃。

ABS 中空板通常不透明，具有良好的抗冲击性和加工性能。其抗冲击性能根据不同等级在 20-40kJ/m² 之间变化。

2.6 PET 中空板 (聚对苯二甲酸乙二醇酯)

PET 中空板具有高强度和优良的尺寸稳定性。PET 的使用温度范围为 - 40~115℃(连续)，短时可达 160℃，维卡软化温度为 89℃，软化点为 230-240℃，熔点在 260℃。

PET 板的耐候性优良，具有自熄性，耐有机溶剂、油及弱酸，耐水性好。其透光率可达 86%，具有高透明度。PET 板的拉伸强度纵向和横向均为 53MPa，表现出良好的机械性能。

PET 中空板的抗冲击性能相对较低，缺口冲击强度仅为 2-6kJ/m²，但无缺口冲击强度较高。PET 板的洛氏硬度 M 值为 80 左右，维氏硬度为 310MPa，具有较好的耐磨性。

2.7 PS 中空板 (聚苯乙烯)

PS 中空板分为 GPPS (通用聚苯乙烯) 和 HIPS (高抗冲聚苯乙烯) 两种，它们在性能上有显著差异。

GPPS 中空板是无色透明的硬质材料，具有极高的透明度，透光率可达 88-92%，折射率 1.59-1.60。GPPS 的使用温度范围为 - 20~75℃，维卡软化温度为 80-82℃，热变形温度为 70-100℃，长期使用温度为 60-80℃。

GPPS 的最大缺点是质脆易裂、冲击强度极低，仅为 2kJ/m²，且耐热性较差，不能耐沸水。更严重的是，GPPS 的耐候性极差，长期户外使用会快速脆化、发黄，仅适用于室内临时展示。

HIPS 中空板通过在聚苯乙烯中添加 5-15% 的丁苯橡胶微粒，显著提高了冲击强度至 10kJ/m²，但牺牲了透明度，变得不透明。HIPS 的维卡软化温度为 110℃，耐候性略优于 GPPS，但仍然较差，主要用于需要一定韧性的非透明应用场合。

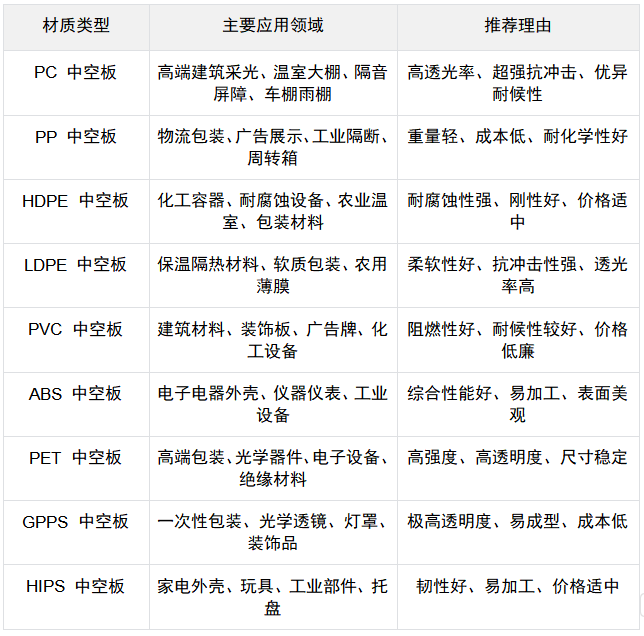

三、应用领域匹配指南

基于各材质的性能特点，以下是不同材质中空板的主要应用领域建议：

四、选择建议

在选择中空板材质时，应综合考虑以下因素：

使用环境：户外应用优先选择 PC、HDPE 等耐候性好的材料；室内应用可选择 GPPS 等透明性好的材料。

性能要求：需要高抗冲击选择 PC；需要高透明度选择 PC 或 GPPS；需要耐腐蚀性选择 HDPE 或 PVC。

温度条件：高温环境选择 PC (120℃) 或 PP (100℃)；低温环境选择 PE (-70℃) 或 PC (-40℃)。

成本预算：预算有限可选择 PP、PE 或 PVC；追求高品质选择 PC。

特殊需求：阻燃要求选择 PVC 或 PC；绝缘要求选择 PE 或 PP；食品接触选择 PP 或 PE。

通过以上详细的性能对比和应用指南，你可以根据具体需求选择最适合的中空板材质。在实际应用中，还应注意不同厂家的产品可能存在性能差异，建议在批量采购前先进行样品测试。
