一、标准基础信息与技术框架对比

1.1 标准基本信息对比

ISO 11963:2019《Plastics — Polycarbonate sheets — Types, dimensions and characteristics》是国际标准化组织于 2019 年 7 月 17 日发布的聚碳酸酯板材技术标准，由 ISO/TC 61/SC 11 塑料技术委员会制定，共 16 页，现行有效版本为第三版。该标准取代了 2012 年版本，主要针对厚度≥1.5mm 的实心扁平挤出聚碳酸酯板材，特别适用于由聚碳酸酯制成的板材，涵盖有色或无色、透明、半透明或不透明的板材，以及单面或双面具有特殊保护层的板材。

GB/T 44570-2024《塑料制品 聚碳酸酯板材》是中国国家标准化管理委员会于 2024 年 9 月 29 日发布，将于 2025 年 4 月 1 日正式实施的国家标准，由中国轻工业联合会提出，全国塑料制品标准化技术委员会（SAC/TC 48）归口。该标准修改采用（MOD）ISO 11963:2019，在技术内容上与国际标准保持一致，但在结构编排和本土化要求方面进行了适应性调整。

从标准编号体系来看，ISO 11963:2019 采用国际标准编号，而 GB/T 44570-2024 采用中国国家标准编号体系。从发布时间看，GB/T 44570-2024 是在 ISO 11963:2019 基础上的本土化转化，确保了技术内容的时效性和先进性。

1.2 标准适用范围与产品定义对比

ISO 11963:2019 明确规定适用于厚度≥1.5mm 的实心扁平挤出聚碳酸酯板材，特别适用于聚碳酸酯材质的板材，板材可以是有色或无色、透明、半透明或不透明的，也可以是单面或双面具有特殊保护层的板材。

GB/T 44570-2024 的适用范围更为宽泛，涵盖了实心或中空的平板型聚碳酸酯板材，不仅包括挤出成型产品，还明确适用于有色或无色、透明、半透明或不透明的、在单面或双面上具有耐候防护层的板材，厚度要求同样为≥1.5mm。这一差异反映了中国标准对国内聚碳酸酯板材行业实际情况的适应性调整，特别是增加了中空板材的规范要求，更好地满足了建筑行业对不同结构类型板材的需求。

1.3 标准结构体系对比

ISO 11963:2019 的结构体系相对简洁，主要包括范围、规范性引用文件、术语和定义、材料、要求、试验方法等基本章节。而 GB/T 44570-2024 在保持技术内容与 ISO 标准一致的基础上，对结构进行了较大调整，增加了第 7 章 "检验规则" 和第 8 章 "标志、包装、运输、贮存"，这些内容是根据中国标准编写习惯和法规要求增加的。

具体的结构对比见下表：



ISO 11963:2019 章节	GB/T 44570-2024 章节	主要差异
1. 范围	1. 范围	内容基本一致，但 GB/T 增加了对中空板材的定义
2. 规范性引用文件	2. 规范性引用文件	GB/T 将国际标准替换为相应的国家标准
3. 术语和定义	3. 术语和定义	GB/T 增加了聚碳酸酯板材的定义
4. 材料	4. 材料	GB/T 删除了板材挤出的材料类型要求
5. 要求	5. 要求	GB/T 增加了耐候防护层要求
6. 试验方法	6. 试验方法	GB/T 替换了大部分引用的国际标准
-	7. 检验规则	GB/T 新增章节
-	8. 标志、包装、运输、贮存	GB/T 新增章节

二、技术要求对比分析

2.1 材料组成与分类要求

两个标准在材料组成要求方面基本保持一致。ISO 11963:2019 推荐使用 ISO 21305-PC,E,61-09 型聚碳酸酯进行板材挤出，板材可包含着色剂、添加剂、加工助剂和稳定剂（如紫外线吸收剂），总质量分数不超过 5%，板材可单面或双面具有保护层，保护层紫外线吸收剂含量需高于基材。

GB/T 44570-2024 在材料要求方面进行了本土化调整，删除了 ISO 标准中关于板材挤出材料类型的具体要求，以适应国内聚碳酸酯板材行业的实际情况。同时，标准明确了聚碳酸酯板材的定义，即 "以聚碳酸酯塑料为基础原料，经添加一定量添加剂后挤出成型的、表面通常覆有耐候防护层的平板型制品"。

在材料质量控制方面，GB/T 44570-2024 要求基础聚碳酸酯原料具备良好的热稳定性、抗冲击性和光学性能等，原材料入厂检验包括对基础聚碳酸酯原料和添加剂的检验。

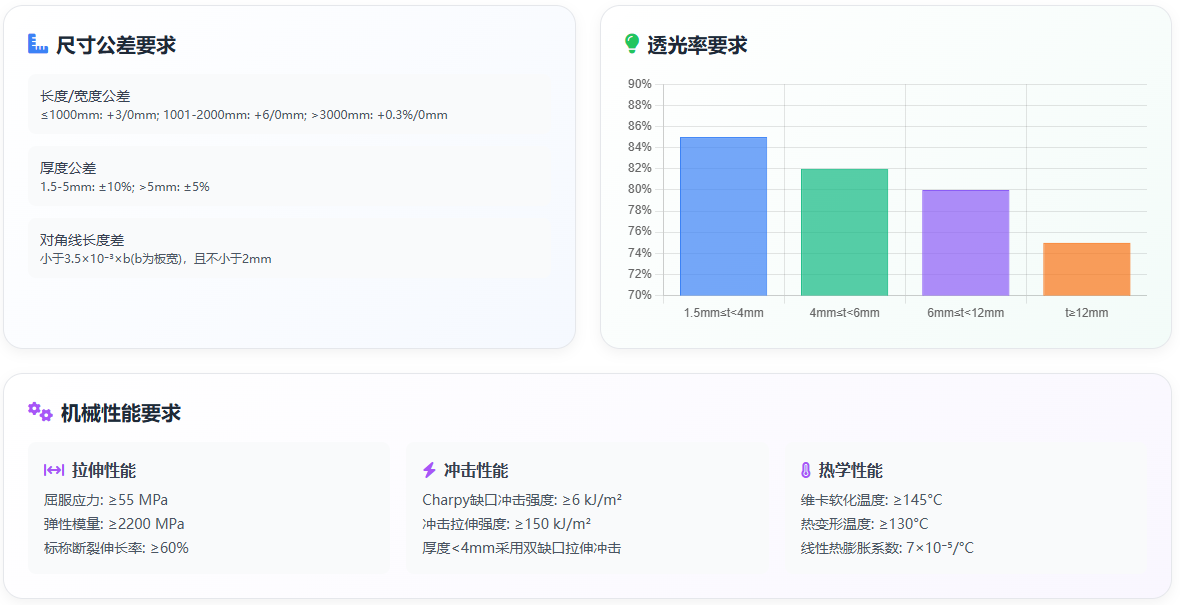

2.2 尺寸公差要求

两个标准在尺寸公差要求方面完全一致，体现了 GB/T 44570-2024 对 ISO 11963:2019 技术内容的等同采用。具体要求如下表所示：



尺寸参数	范围	公差要求	测量精度
长度 / 宽度	≤1000mm	+3/0mm	1mm
长度 / 宽度	1001-2000mm	+6/0mm	1mm
长度 / 宽度	2001-3000mm	+9/0mm	1mm
长度 / 宽度	>3001mm	+0.3%/0mm	1mm
厚度	1.5-5mm	±10%	0.05mm
厚度	>5mm	±5%	0.05mm

值得注意的是，标准规定矩形板材对角线长度差应小于 3.5×10⁻³×b（b 为垂直挤出方向的板宽，单位 mm），且不小于 2mm。这一要求确保了板材的几何精度，对后续的加工和安装具有重要意义。

2.3 物理性能要求

在物理性能要求方面，两个标准在核心指标上保持一致，但在具体测试方法和判定准则方面存在差异。

密度要求：两个标准均要求密度为 1.20 g/cm³，这是聚碳酸酯材料的典型特征。

光学性能要求：两个标准对透光率的要求完全一致，具体要求如下表：



厚度范围	透光率要求	测试方法
1.5mm≤t<4mm	≥85%	ISO 13468-1（ISO 标准）GB/T 2410-2008（国标）
4mm≤t<6mm	≥82%	同上
6mm≤t<12mm	≥80%	同上
t≥12mm	≥75%	同上

2.4 机械性能要求

两个标准在机械性能要求方面完全一致，体现了 GB/T 44570-2024 对 ISO 11963:2019 核心技术要求的严格遵循。具体要求如下表：



性能指标	单位	要求值	测试标准
屈服应力	MPa	≥55	ISO 527-2（ISO 标准）GB/T 1040.2（国标）
弹性模量	MPa	≥2200	同上
标称断裂伸长率	%	≥60	同上
Charpy 缺口冲击强度	kJ/m²	≥6	ISO 179-1（ISO 标准）ISO 179-1:2023（国标）
冲击拉伸强度	kJ/m²	≥150	ISO 8256:2004（ISO 标准）ISO 8256:2023（国标）

需要特别注意的是，在冲击性能测试方面，标准规定厚度≥4mm 的板材采用 ISO 179-1 缺口冲击测试，厚度 < 4mm 的板材采用 ISO 8256 双缺口拉伸冲击测试，且需同时测试平行 / 垂直挤出方向的数据。

2.5 热学性能要求

两个标准在热学性能要求方面保持高度一致，具体要求如下：

维卡软化温度：≥145°C（ISO 306:2013 方法 B50），GB/T 44570-2024 采用 ISO 306:2022 版本。

热变形温度：≥130°C（3mm 厚度，ISO 75-2:2013 方法 A），GB/T 44570-2024 采用 GB/T 1634.2-2019 版本。

热收缩率：厚度 1.5-5mm 板材≤10%，厚度 > 5mm 板材≤5%。热收缩率测试按照附录方法进行，试样在 190±2°C 条件下处理特定时间后测量尺寸变化。

线性热膨胀系数：7×10⁻⁵/°C（23-55°C）。

2.6 耐候性要求

两个标准在耐候性要求方面存在显著差异，这主要体现在测试条件的调整和要求的具体化。

ISO 11963:2019 提供了自然老化和人工老化两种测试方法。自然老化按照 ISO 877-1、ISO 877-2 和 ISO 877-3 进行直接户外暴露试验；人工老化采用氙灯辐射，黑标温度 (65±3)℃，相对湿度 (50±10%)，采用 18 分钟湿 / 102 分钟干的循环周期。

GB/T 44570-2024 在人工气候老化试验要求方面进行了本土化调整，主要变化包括：

• 采用 GB/T 16422.1 替换 ISO 4892-1
• 采用 GB/T 16422.2 替换 ISO 4892-2
• 更改了人工气候老化的试验要求，以适应国内聚碳酸酯板材行业的实际情况

2.7 防火性能要求

ISO 11963:2019 标准中未包含防火性能要求，而 GB/T 44570-2024 专门增加了防火性能要求（第 5.7 节），这是根据中国建筑行业的实际需求和法规要求增加的内容。

GB/T 44570-2024 要求聚碳酸酯板材的防火性能需符合 GB 8624《建筑材料及制品燃烧性能分级》的相关要求，并在试验方法中增加了防火性能的测试要求（第 6.11 节）。

三、试验方法体系对比

3.1 标准引用体系对比

GB/T 44570-2024 在试验方法方面最大的变化是将 ISO 标准中的国际试验方法标准替换为相应的中国国家标准或最新版本的国际标准。具体替换情况如下表：



ISO 11963:2019 引用标准	GB/T 44570-2024 替换标准	备注
ISO 291	GB/T 2918-2018	塑料试样状态调节和试验的标准环境
ISO 2818	GB/T 39812-2021	塑料试样的机加工制备
ISO 527-2	GB/T 1040.2-2022	塑料拉伸性能的测定第 2 部分
ISO 179-1:2010	ISO 179-1:2023	更新为最新版本
ISO 8256:2004	ISO 8256:2023	更新为最新版本
ISO 306:2013	ISO 306:2022	更新为最新版本
ISO 75-2:2013	GB/T 1634.2-2019	塑料负荷变形温度的测定
ISO 13468-1	GB/T 2410-2008	透明塑料透光率和雾度的测定
ISO 4892-1	GB/T 16422.1-2019	塑料实验室光源暴露试验方法第 1 部分
ISO 4892-2	GB/T 16422.2-2022	塑料实验室光源暴露试验方法第 2 部分
ISO 877-1	GB/T 3681.1-2021	塑料太阳辐射暴露试验方法第 1 部分
ISO 877-2	GB/T 3681.2-2021	塑料太阳辐射暴露试验方法第 2 部分

这种替换既保证了技术内容的一致性，又提高了标准在国内的可操作性和适用性。

3.2 试样制备与状态调节要求

在试样状态调节方面，两个标准存在细微差异。ISO 11963:2019 要求样品在 (23±2)℃和 (50±10)% 相对湿度条件下调节 48 小时（ISO 291），维卡软化温度和热变形温度测试前，试样需在 (120±2)℃条件下处理 3 小时，然后在干燥器中冷却至室温。

GB/T 44570-2024 更改了试样状态调节的时间和试样制备的要求，以适应国内聚碳酸酯板材行业的实际情况。具体的调节时间和条件在标准的第 6.1.2 节中进行了详细规定。

在试样制备方面，两个标准都要求按照相关标准进行机械加工。如需减薄板材厚度，应保留一个原始表面不变。单面涂层板材保留涂层面，双面涂层板材需制备两组试样分别测试。

3.3 具体测试方法对比

在具体测试方法方面，两个标准在技术原理上保持一致，但在操作细节上存在一些差异：

拉伸性能测试：ISO 11963:2019 采用 ISO 527-2 标准，GB/T 44570-2024 采用 GB/T 1040.2-2022，两者在测试条件和数据处理方面基本一致，但在试样尺寸和夹具要求方面可能存在细微差异。

冲击性能测试：ISO 11963:2019 采用 ISO 179-1:2010 和 ISO 8256:2004，GB/T 44570-2024 采用 ISO 179-1:2023 和 ISO 8256:2023，更新为最新版本，在测试程序和判定准则方面可能有所改进。

维卡软化温度测试：ISO 11963:2019 采用 ISO 306:2013，GB/T 44570-2024 采用 ISO 306:2022，版本更新可能带来测试条件的优化。

透光率测试：ISO 11963:2019 采用 ISO 13468-1，GB/T 44570-2024 采用 GB/T 2410-2008，两者在测试原理上一致，但在具体操作步骤和仪器要求方面可能存在差异。

四、检验规则与质量控制体系

4.1 检验分类体系

GB/T 44570-2024 专门增加了第 7 章 "检验规则"，这是 ISO 11963:2019 标准中所没有的内容，体现了中国标准对产品质量控制的重视。

GB/T 44570-2024 将检验分为三类：

1. 出厂检验：应逐批进行，检验项目包括外观、颜色、尺寸、透光率等
2. 型式检验：在新产品投产、原材料或工艺发生重大变化、停产超过半年恢复生产等情况下进行，检验项目包括标准规定的全部要求
3. 判定规则：规定了合格判定和不合格处理的具体要求

4.2 质量控制要点

根据标准要求和行业实践，聚碳酸酯板材的质量控制应包括以下要点：

进货检验：应重点关注尺寸公差和外观质量，原材料入厂检验包括对基础聚碳酸酯原料和添加剂的检验。

过程检验：

• 定期抽样测试机械性能和热性能
• 监控生产过程中的关键参数，如温度、压力、速度等
• 对 UV 涂层厚度进行在线检测，确保 UV 层呈现均匀蓝色光晕

成品检验：

• 户外应用产品需进行耐候性验证测试
• 每万件抽样进行机械 / 光学 / 化学全套测试
• 透光率测定应≥88%（参照 ASTM D1003）
• 黄化值变化应≤1.5%（紫外灯照射 48 小时测试）

4.3 质量控制体系建设建议

基于标准要求和行业最佳实践，建议建立以下质量控制体系：

1. 建立完善的追溯体系，记录每批材料的性能数据，包括原料批次、生产时间、工艺参数、检验结果等。
2. 实施全链条质量控制，从原料入库到成品出库，建立完整的质量记录。特别要注意监控原料折射率（要求稳定在 1.585±0.005）等关键参数。
3. 加强特殊性能测试：
   • 耐溶剂性：将板材浸泡于常见溶剂（如丙酮、酒精等）中，观察表面是否发生溶胀、开裂或变色
   • 酸碱耐受性：模拟酸性（如稀硫酸）或碱性（如氢氧化钠溶液）环境，检测其质量变化率及外观变化
   • 表面性能：包括表面硬度（铅笔硬度法，ASTM D3363）、粗糙度（轮廓仪测量）、平面度（激光扫描）及尺寸公差（卡尺、投影仪检测）等

1. 关注厚度敏感性问题：PC 板材的冲击性能测试存在厚度敏感性，在 2.5-3.5mm 厚度区间可能出现韧脆转变，导致测试结果分散性较大。建议在此厚度区间的测试增加样本数量。

五、产品开发应用指导

5.1 材料选择策略

根据标准要求和应用环境，聚碳酸酯板材的材料选择应遵循以下原则：

基础材料选择：优先选用符合 ISO 21305-PC,E,61-09 型的聚碳酸酯原料，确保基础性能满足标准要求。

应用场景导向选择：

• 户外应用：应选择带有 UV 保护层的板材，UV 涂层厚度应≥80μm，确保能阻隔 99% 紫外线（280-400nm 波段），通过 QUV 6000 小时测试无黄变（ΔE<2）
• 食品接触应用：需满足相关食品安全标准，如 EU 10/2011 等区域法规
• 建筑应用：根据具体使用场景选择合适的厚度和结构，如采光顶棚选 4-8mm 中厚板，隔音墙优先选 6mm 以上厚度

功能化选择：

• 抗冲击需求较高的场景（如防护面罩、防弹屏障），应优先选择厚板，厚度每增加 1mm，抗冲击强度约提升 15%
• 承重场景中，10mm 板材可承受均布载荷约 500kg/m²，20mm 板材可达 1200kg/m²

5.2 加工工艺要点

根据标准要求和行业实践，聚碳酸酯板材加工应注意以下要点：

热收缩特性控制：PC 板材在加工过程中应注意热收缩特性，预留适当的尺寸余量。厚度较大的板材需要更长的加热处理时间以确保尺寸稳定性。

成型工艺优化：

• 高速冲压：通过优化刀模材料（如硬质合金），实现 1.5mm 以内 PC 板的高速冲压（速度达 300 次 / 分钟），孔位精度 ±0.03mm，满足 LED 灯珠板等高密度孔加工需求
• 扩散剂分散：采用双螺杆挤出机，在 250-300℃高温下将光扩散剂（如有机硅微粒）与 PC 树脂均匀混合，确保透光率 80%-90% 且雾度＞90%，适用于 LED 灯具扩散板

特殊工艺技术：

• 双面 UV 共挤技术：通过共挤工艺在板材两侧形成永久性防紫外线层，解决传统 PC 板易黄化、脆化的痛点
• AI 算法控制：如福千府板材通过 AI 色差控制系统，实现柜体、门板、护墙板同色率 99.8%，客户满意度达 98%

5.3 应用领域拓展

聚碳酸酯板材的应用领域正在不断拓展，以下是主要应用场景及技术要求：

建筑领域（占比约 45%）：

• 采光顶棚：选 4-8mm 中厚板，兼顾强度与透光性
• 隔音屏障：优先选 6mm 以上厚度，确保隔音量达标
• 温室大棚：多层中空阳光板，保温需求场景适用
• 建筑幕墙：10mm 以上厚度，需考虑风压和抗震要求

汽车领域：

• 车窗系统、天窗模块、车灯罩
• 仪表盘罩、电池包防护罩、充电桩外壳
• 智能座舱透明隔板
• 预计 2025 年车用聚碳酸酯板市场规模将达到 28 亿元，年均增速超过 20%

电子电气领域：

• 手机、平板、电视等设备的屏幕保护盖板
• 笔记本电脑、打印机、路由器等设备的外壳
• 5G 基站罩壳、通信设备防护罩

新兴应用领域：

• 光伏建筑一体化（BIPV）：新一代功能性聚碳酸酯板材正逐步拓展至此领域
• 智慧农业大棚：集成物联网、环境监测等功能的智能温室
• 高端防护装备：防弹玻璃、防爆盾牌等
• 航空航天：从挡风车窗、智能座舱到导热材料等，特别是在电动垂直起降飞行器（飞行汽车）领域应用潜力巨大

5.4 产品开发趋势

根据技术发展趋势和市场需求，聚碳酸酯板材产品开发应关注以下方向：

高性能化发展：

• 抗紫外线增强型：UV 阻隔率达 99%，耐候性提升至 20 年以上
• 无卤阻燃型：满足 UL94 V-0 级要求，燃烧时无有毒气体释放
• 高强度型：拉伸强度提升至 70MPa 以上，弹性模量达 2500MPa
• 耐温范围扩展：-40℃至 130℃（短时耐热 150℃）

功能化创新：

• 自清洁功能：通过光催化涂层实现表面自清洁
• 智能调光功能：根据光照强度自动调节透光率
• 导电功能：通过添加导电填料实现抗静电功能
• 抗菌功能：添加抗菌剂，满足医疗洁净环境需求

绿色环保发展：

• 生物基聚碳酸酯：部分企业已推出可再生原料占比超 20% 的环保型板材
• 化学回收技术：闭环回收体系，推动双酚 A 单体再生利用
• 低碳制造工艺：优化生产工艺降低能耗，减少碳排放

技术集成创新：

• 纳米复合技术：将纳米二氧化硅、纳米碳酸钙等粒子均匀分散到 PC 基材中，可使板材抗冲击强度提升 20%-30%，屈服应力提高 15% 以上
• 多层共挤技术：实现功能性一体化，如基材层与表层间共挤抗 UV 涂层
• 3D 打印技术：开启 PC 板材在复杂结构和微纳尺度应用的潜力

六、市场准入要求分析

6.1 欧盟市场准入要求

进入欧盟市场的聚碳酸酯板材必须满足以下要求：

强制性认证要求：

1. CE 认证：必须符合建筑产品法规 CPR (Construction Product Regulation) 305/2011/EU，这是欧盟市场的强制性要求。
2. 协调标准要求：
   • 单层聚碳酸酯板：需符合 EN 1013-1:2019 标准
   • 多层聚碳酸酯板：需符合 EN 16153 标准（室内外用塑料板材 — 聚碳酸酯 (PC) 板材 — 要求和测试方法）

EN 16153 标准关键要求：

• 机械性能：抗冲击强度≥10kJ/m²，弯曲强度≥80MPa
• 光学性能：透光率保持在 80%-91% 区间，雾度值 < 3%
• 耐候性：通过 3000 小时氙灯老化测试，黄化指数 ΔYI 变化≤2.5 单位
• 防火性能：需达到 EN 13501-1 标准的 B-s1,d0 级认证，即燃烧时产烟量少且无熔滴物产生
• 热循环：-40℃至 80℃热循环试验，验证温差环境下的稳定性

环保法规要求：

1. RoHS 指令（2011/65/EU）：限制 10 类有害物质，包括铅、汞、镉、六价铬、多溴联苯和多溴联苯醚等，限值均为 0.1%（1000ppm），镉限值为 0.01%（100ppm）。2015 年修订新增 4 种邻苯二甲酸酯类物质（DEHP、BBP、DBP、DIBP）。
2. REACH 法规（EU 2019/1021）：限制短链氯化石蜡（SCCPs）含量 < 0.15%，全氟辛酸（PFOA）≤0.025mg/kg。

6.2 美国市场准入要求

美国市场对聚碳酸酯板材的准入要求相对灵活，但存在行业性强制要求：

UL 认证体系：

• UL 认证：虽非法律强制要求，但被广泛接受为市场准入标准，许多零售商、电商平台（如 Amazon）及保险商要求产品通过 UL 认证。
• 主要测试标准：
  • UL 94：塑料材料的可燃性测试，分为 HB、V-0、V-1、V-2 等多个等级
  • UL 723：建筑材料表面燃烧特性测试
  • UL 746C：材料的相对温度指数和耐电痕化指数测定

UL 94-V0 阻燃测试要求：

• 单个试样燃烧时间≤10 秒
• 5 个试样总燃烧时间≤50 秒
• 不得有点燃脱脂棉的熔滴
• 第二次移开火源后，无燃烧或阴燃超过 30 秒

其他要求：

• 部分州可能附加额外要求，如加州能效标准（CEC）
• 需符合 FDA 食品接触材料要求（如适用）
• 满足各州建筑法规的防火要求

6.3 中国市场准入要求

中国市场对聚碳酸酯板材的准入要求包括：

国家标准要求：

• 必须符合 GB/T 44570-2024《塑料制品 聚碳酸酯板材》标准要求，该标准将于 2025 年 4 月 1 日正式实施
• 建筑用板材需符合 GB 8624《建筑材料及制品燃烧性能分级》要求
• 部分产品需符合行业标准，如 JG/T 116-2012《聚碳酸酯中空板》、JG/T 347-2012《聚碳酸酯实心板》

认证要求：

1. 绿色建材认证：通过 CTC（中国建材检验认证集团）或 CQC（中国质量认证中心）检测，获取绿色建材认证。
2. 特殊行业认证：
   • 铁路产品：CRCC 认证（中铁检验认证中心）
   • 船舶产品：CCS（中国船级社）或 DNV（挪威船级社）认证
   • 医疗器械：需符合医疗器械相关法规要求

1. 防火认证：用于室内装修的聚碳酸酯板材需根据法规 123-FZ 获得防火安全证书，证书有效期 1 至 5 年。

6.4 其他主要市场准入要求

俄罗斯市场：

• 聚碳酸酯板材不在俄罗斯 2425 号政府令规定的商品清单中，也不在欧亚经济联盟的（TR CU）技术法规中，因此无需强制认证
• 但用于室内装修的产品需根据法规 123-FZ 获得防火安全证书

中东市场：

• 需符合 GCC（海湾合作委员会）技术法规要求
• 部分国家要求 SASO（沙特阿拉伯标准组织）认证
• 需满足当地建筑法规和防火要求

东南亚市场：

• 各国要求差异较大，需分别确认
• 一般要求符合当地建筑标准和防火规范
• 部分国家要求 SIRIM（马来西亚标准与工业研究院）等机构认证

6.5 国际认证互认情况

ISO 11963:2019 的国际认可度：

• 作为国际标准，ISO 11963:2019 在全球范围内被广泛采用
• 欧盟各国通过 EN ISO 11963:2019 标准等同采用
• 美国、日本、韩国等主要经济体也参考该标准制定本国标准
• 中国 GB/T 44570-2024 修改采用该标准，确保了技术一致性

认证互认机制：

1. 欧洲经济区（EEA）：CE 认证在 EEA 成员国间互认
2. 北美市场：UL 认证在美国、加拿大、墨西哥被广泛认可
3. 亚太地区：部分国家间存在双边或多边认证互认协议
4. "一带一路" 国家：正在推进标准互认和合格评定结果互采

6.6 市场准入策略建议

基于上述分析，建议采取以下市场准入策略：

1. 多标准并行策略：
   • 产品设计应同时满足 ISO 11963:2019 和 GB/T 44570-2024 要求
   • 针对欧盟市场，重点关注 EN 16153 和防火等级要求
   • 针对美国市场，重点关注 UL 94 阻燃等级和各州建筑法规
   • 针对中国市场，确保符合 GB/T 44570-2024 和相关行业标准

1. 环保合规优先：
   • 确保产品符合 RoHS、REACH 等环保法规要求
   • 建立完整的材料成分档案和检测报告
   • 优先采用无卤阻燃、可回收材料

1. 认证规划建议：
   • 优先获取 CE 认证，因其在全球市场认可度较高
   • 根据目标市场选择 UL、CCC 等认证
   • 考虑获取 CB 认证（国际电工委员会电工产品合格测试与认证组织），便于多国认证
   • 建立统一的测试实验室，满足多标准测试要求

1. 供应链管理：
   • 要求原材料供应商提供完整的合规证明
   • 建立从原料到成品的全程追溯体系
   • 定期进行第三方检测，确保产品持续合规

1. 市场差异化策略：
   • 欧盟市场：重点突出环保性能和可持续性
   • 美国市场：强调安全性和创新功能
   • 中国市场：注重性价比和本土化服务
   • 新兴市场：平衡性能要求和成本控制

七、结论与建议

7.1 标准对比总结

通过对 ISO 11963:2019 与 GB/T 44570-2024 的深入对比分析，可以得出以下结论：

1. 技术一致性：GB/T 44570-2024 在核心技术要求方面与 ISO 11963:2019 保持高度一致，确保了中国聚碳酸酯板材产品在国际市场的技术竞争力。
2. 本土化适应性：GB/T 44570-2024 在结构编排、测试方法引用、质量控制要求等方面进行了本土化调整，特别是增加了中空板材规范、防火性能要求、完整的检验规则体系等，更好地适应了中国市场需求。
3. 标准时效性：GB/T 44570-2024 采用了部分更新版本的国际标准（如 ISO 179-1:2023、ISO 306:2022 等），在技术先进性方面有所提升。
4. 应用导向性：两个标准都强调了产品的实际应用需求，在材料选择、性能要求、测试方法等方面都体现了以应用为导向的特点。

7.2 产品开发建议

基于标准要求和市场需求，对聚碳酸酯板材产品开发提出以下建议：

1. 技术创新方向：
   • 重点发展高性能化产品，如高强度（拉伸强度≥70MPa）、高耐候性（20 年以上）、无卤阻燃型产品
   • 推进功能化创新，集成自清洁、智能调光、抗菌等功能
   • 加强绿色环保技术研发，发展生物基材料和化学回收技术
   • 深化纳米复合、多层共挤等先进工艺应用

1. 产品结构优化：
   • 平衡实心板和中空板产品结构，满足不同应用需求
   • 开发系列化产品，覆盖从 1.5mm 到 20mm 的全厚度范围
   • 针对细分市场开发专用产品，如车用、建筑用、电子用等
   • 加强定制化能力，满足客户特殊规格和性能要求

1. 质量控制体系：
   • 建立基于 ISO 11963:2019 和 GB/T 44570-2024 的统一质量标准
   • 完善从原料到成品的全链条质量控制
   • 加强特殊性能测试能力，特别是耐候性、阻燃性等关键指标
   • 建立产品追溯体系，确保质量问题可追溯

7.3 市场拓展策略

1. 区域市场策略：
   • 国内市场：以 GB/T 44570-2024 为基础，重点开拓建筑、电子、汽车等传统市场，同时关注新能源、5G 等新兴领域
   • 欧盟市场：确保 CE 认证和 EN 16153 合规，重点突出环保性能和可持续性优势
   • 美国市场：获取 UL 认证，满足各州建筑法规要求，强调安全性能
   • 新兴市场：采用 ISO 11963:2019 标准，提供性价比优势产品

1. 渠道建设建议：
   • 建立国际认证合作网络，与知名认证机构建立长期合作
   • 加强与当地代理商、分销商的合作，建立本土化服务体系
   • 参加国际展会和行业会议，提升品牌国际知名度
   • 利用电商平台拓展全球市场，特别是跨境电商渠道

1. 风险防控措施：
   • 密切关注各国标准和法规变化，及时调整产品和认证策略
   • 建立原材料价格波动应对机制，确保成本可控
   • 加强知识产权保护，避免技术侵权风险
   • 建立产品责任保险机制，降低市场风险

7.4 未来发展展望

聚碳酸酯板材行业正处于快速发展期，技术创新和市场需求推动行业不断升级。基于 ISO 11963:2019 和 GB/T 44570-2024 标准的实施，行业将迎来以下发展机遇：

1. 技术发展趋势：
   • 向高性能、多功能、绿色环保方向发展
   • 智能化、数字化技术深度融合
   • 新材料、新工艺不断涌现，如石墨烯增强、生物基材料等

1. 市场需求预测：
   • 全球市场规模持续增长，预计年增长率 5-8%
   • 新兴应用领域快速发展，如新能源汽车、5G 基础设施、航空航天等
   • 绿色建筑、可持续发展理念推动高端产品需求增长

1. 产业升级方向：
   • 从低端制造向高端智造转型
   • 从单一产品向系统解决方案提供商转型
   • 从国内市场向全球市场拓展

通过严格执行 ISO 11963:2019 和 GB/T 44570-2024 标准要求，加强技术创新和质量控制，聚碳酸酯板材企业将能够在激烈的市场竞争中获得优势，实现可持续发展。建议企业把握标准实施带来的机遇，加快产品升级和市场拓展，为全球聚碳酸酯板材行业的发展做出贡献。
